RD Batizovce (SK)

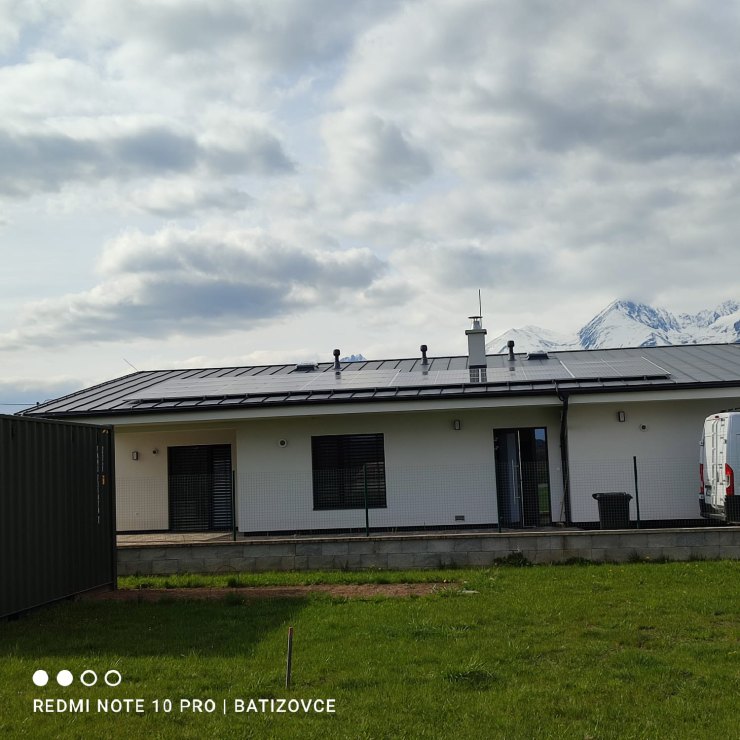

Na streche prevádzky "Rodinný dom Batizovce" (059 35 Batizovce) bol v dňa od 27. 4. 2023 nainštalovaný lokálny zdroj na výrobu elektrickej energie pomocou fotovoltických panelov.

Na streche objektu bolo umiestnených celkovo 22 fotovoltických panelov ULICA Solar UL-455M-144HV s výkonom 455 Wp/panel. Celkový inštalovaný výkon je 22 x 455Wp = 10010 Wp.

FV panely sú zapojené do dvoch stringov po 11 ks panelov. Výkon každého stringu je tak 5005 Wp. Stringy sú kábelážou FlexiSun 6mm ukončené v RDC rozvádzači istiacimi prvkami a prepäťovými ochranami. Z RDC rozvádzača je DC vedenie stringov pripojené do DC vstupov invertora.

Invertor je typu SOLAX X3 1DK G4 s nominálnym výkonom 10 kW na DC strane.

Pre ochranu distribučnej siete pred dodávkou nekvalitnej elektrickej energie slúži sieťová ochrana, ktorá má funkciu napäťovej ochrany, ochrany pri napäťovej nesymetrii, sledovanie prítomnosti a sledu fáz. V prípade prekročenia tolerancie sledovaných veličín automaticky odpojí elektráreň od NN siete.
